جناب مهندس احمد موسوي مجري اين پروژه در ذيل به برخي نکات خاص و چالش هاي منحصربفرد اين پروژه اشاره کرده اند
|
|

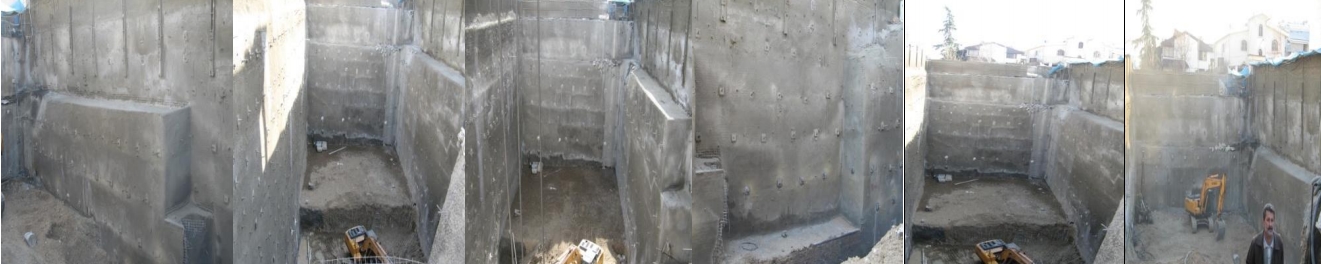

عمق و شکل خاص گود برداري و داشتن فندانسيون پله اي با اختلاف ارتفاع 3 متر و ريختن حدود 800 متر مکعب بتن ريزي در يک روز گود برداري 22 متر زيرزمين آن هم در صورتي که عمق گود از عرض گود 6-7 متر بيشتر بوده (در آوردن راه پله در گودبرداري و برش خاک) |
![](pic/1.jpg) |

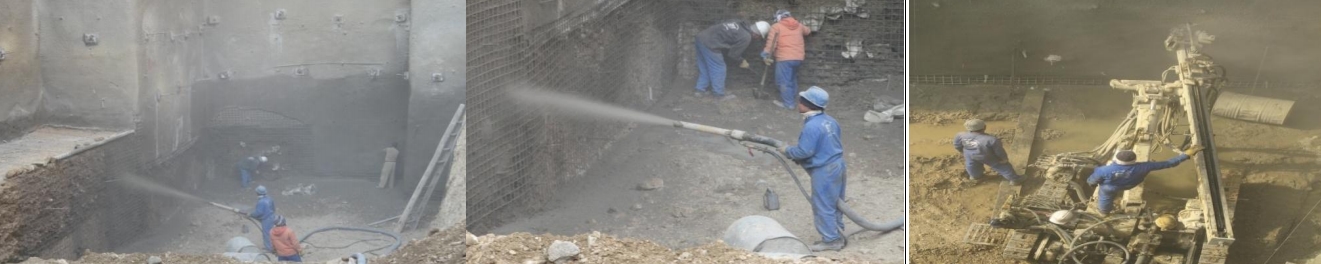

اجراي عمليات نيلينگ جهت پايداري گود |
![](pic/2.jpg) |
حجم بتن ريزي 3500 متر مکعب و حدود 400 تن آهن ساختمان اسکلت ترکيبي از بتن و فولاد |
![](pic/3.jpg) |

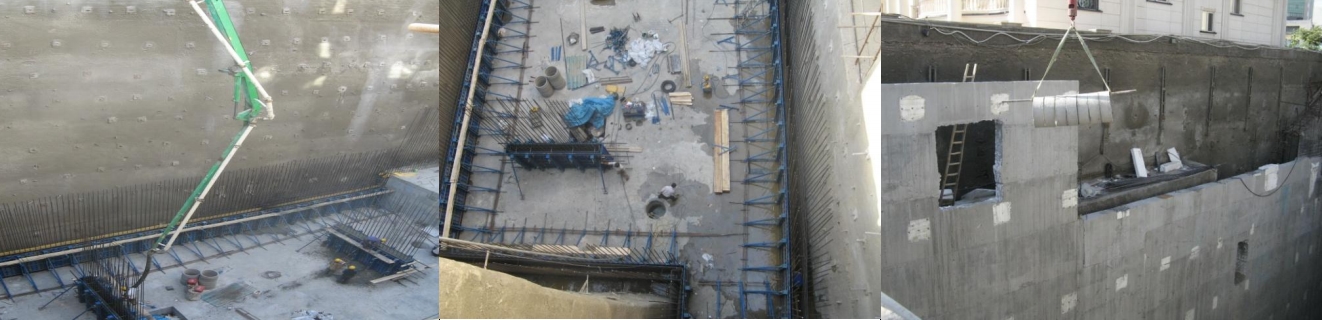

داراي يک کاسه بتني يکپارچه از پايين گود تا تراز ±0.0 و متصل به فندانسيون که ساختمان را کاملا در مقابل زلزله مقاوم مي کند. |
![](pic/4.jpg) |

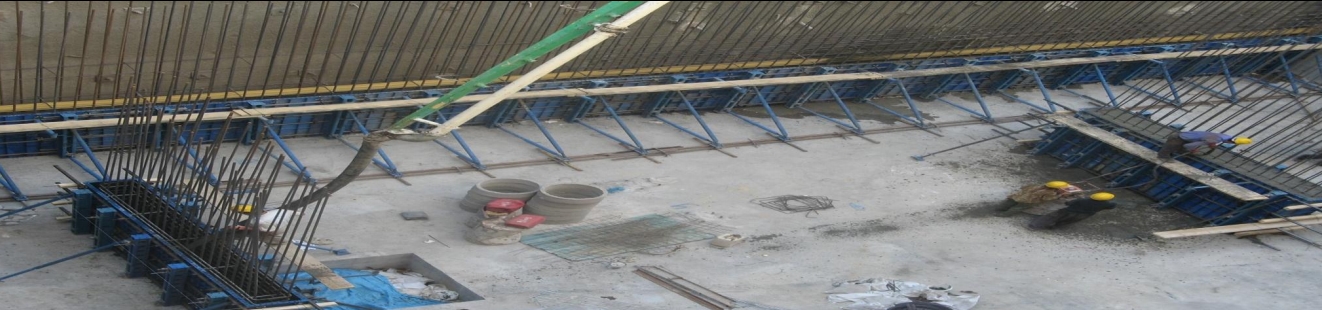

ساختمان فاقد ستون بوده و فقط دو عدد ديوار برشي نقش باربري را ايفا مي کنند |
![](pic/5.jpg) |

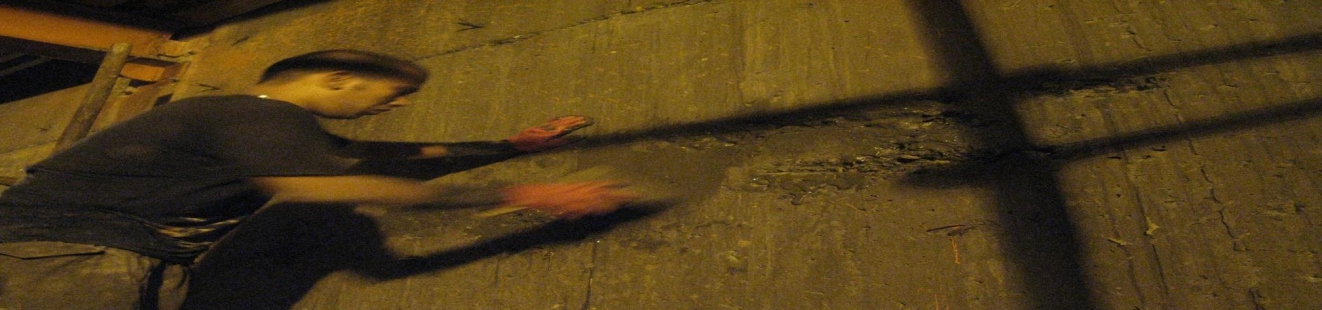

مهار آبهاي زير زميني حاصله ناشي از گوبرداري زياد |
![](pic/6.jpg) |
در تمامي موارد از بتنها تست اسلامپ اخذ شده و بتن هاي نامطلوب مورد استفاده قرار نگرفته اند |
![](pic/7.jpg) |

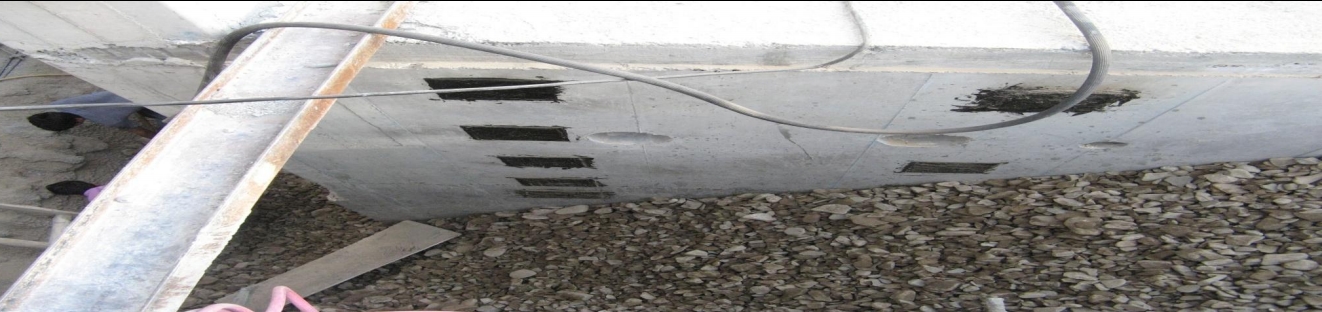

زهکشي کامل پشت ديوارهاي بتني |
![](pic/8.jpg) |

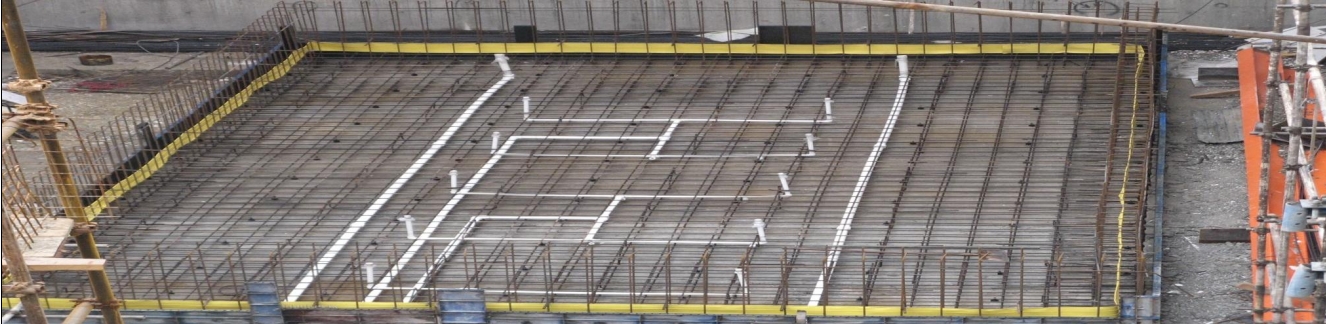

استفاده از دو لايه واتراستاپ در تمامي درزهاي بتن ريزي |
![](pic/9.jpg) |

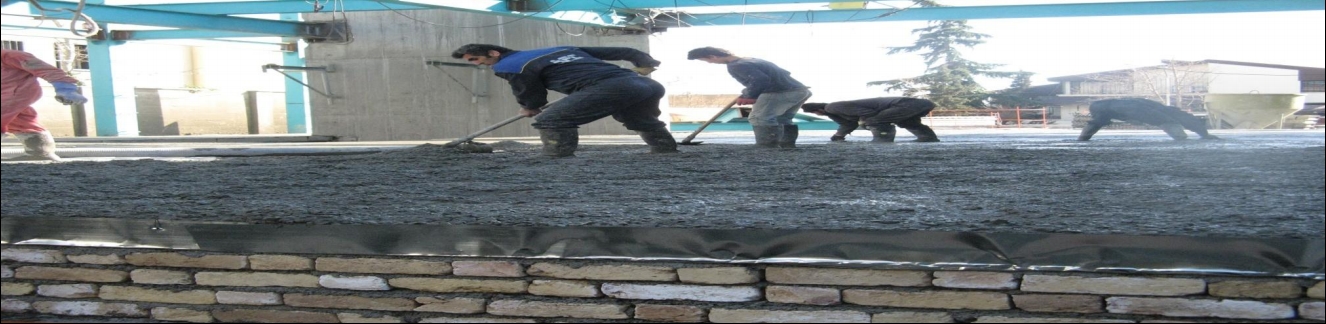

تمام بتن هايي که ريخته شده افزودني هايي جهت بالاتر بردن مقاومت و آب بندي داشته |
![](pic/10.jpg) |

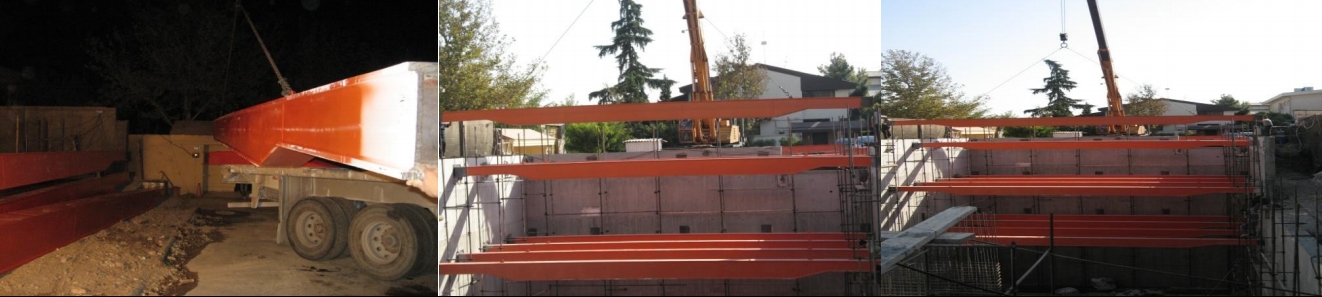

به علت نداشتن ستون استفاده از تير ورقه هايي به مقطع متغير به وزن هر کدام حدود 6 تن |
![](pic/11.jpg) |

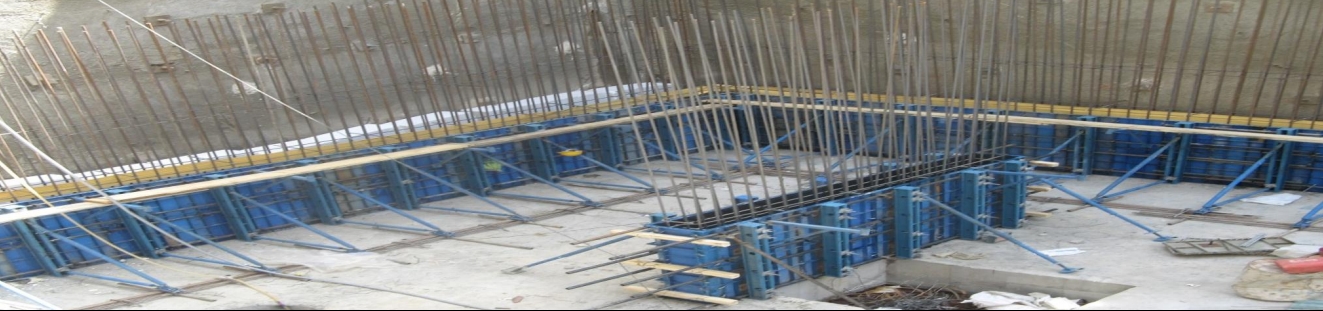

اجراي قالب يکطرفه معلق تا ارتفاع 20 متري روي زمين
|
![](pic/12.jpg) |

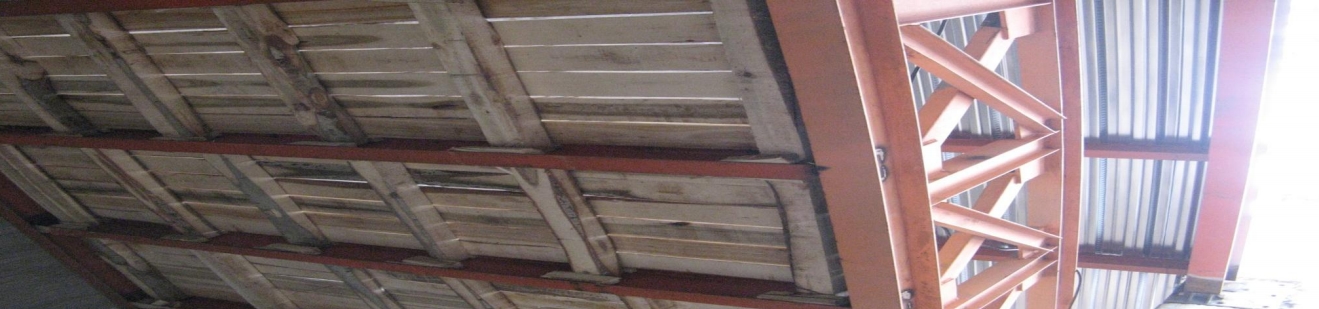

تمام کاسه هاي آبي تلفيق بتن و فولاد بوده و بصورت معلق مي باشد |
![](pic/13.jpg) |

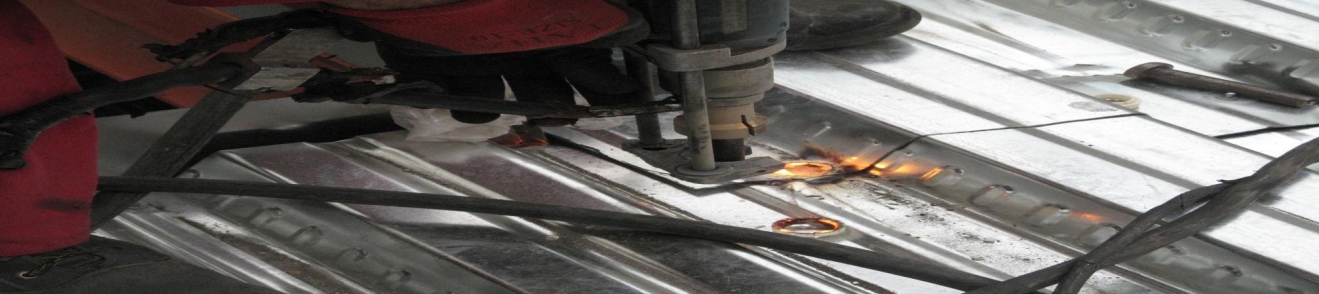

استفاده از سقف عرشه فولادي با ضخامت ورق يک mm |
![](pic/14.jpg) |

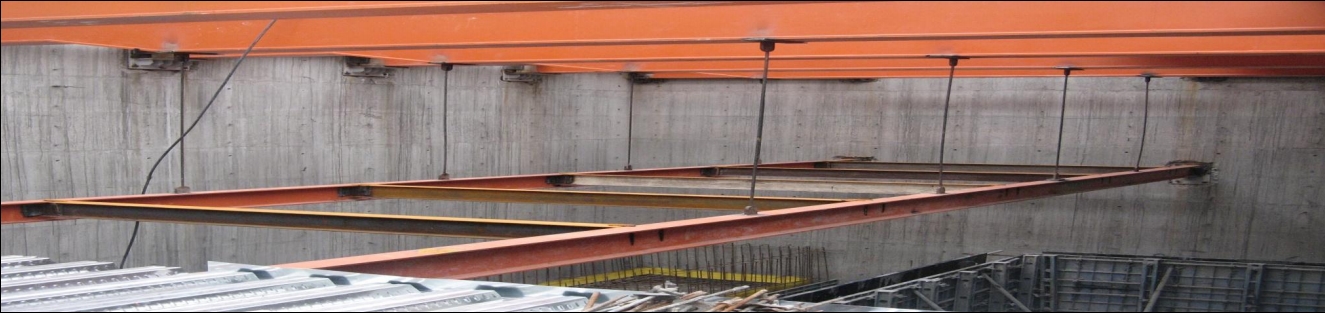

استفاده از پل معلق در قسمتي از سقف بالاي استخر جهت view زيبا |
![](pic/15.jpg) |

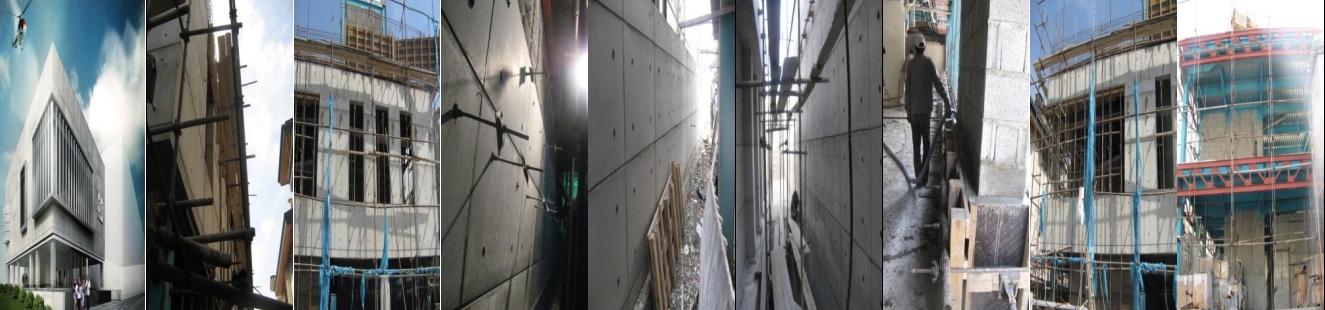

نماي بتن اکسپوز ديواره هاي طبقات ورزشي با بتني مخصوص و قالبهاي Recli با طرح آندو براي اولين بار در ايران و اجراي بتن اکسپوز نما با ضخامت cm بعنوان
نازک کاري و اجراي نماي بتني کاملا منحصر به فرد
|
![](pic/16.jpg) |

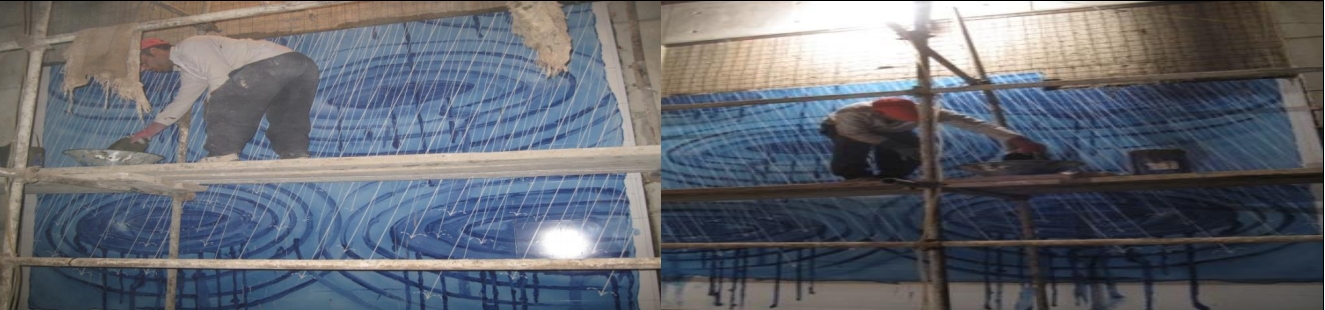

اجراي تابلوي کاشي منحصر به فرد متصل به ديوار به ابعاد 20 متر مربع |
![](pic/17.jpg) |
اجراي سونا بخار به سبک حمام ترکي |
![](pic/18.jpg) |
نماي خاص تلفيقي آلومينيوم شيشه و بتن اکسپوز با 34 مرحله بتن ريزي نما بدون هيچگونه درز بتني و بدون ستون بصورت آويز روي نما |
![](pic/19.jpg) |

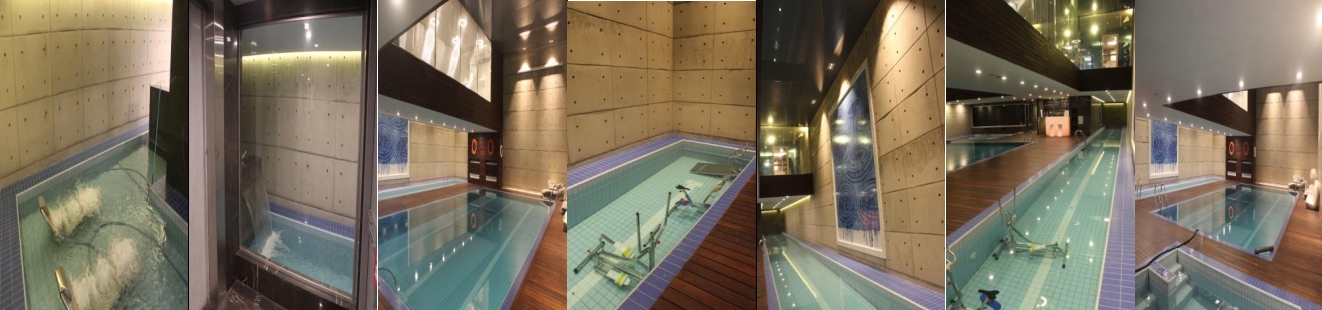

علاوه بر کاسه هاي آبي معمول اجراي راهروي 40 متري آب درماني به همراه آبشار و وسايل ورزشي داخل آب و اجراي 2 عدد تخت
|
![](pic/20.jpg) |

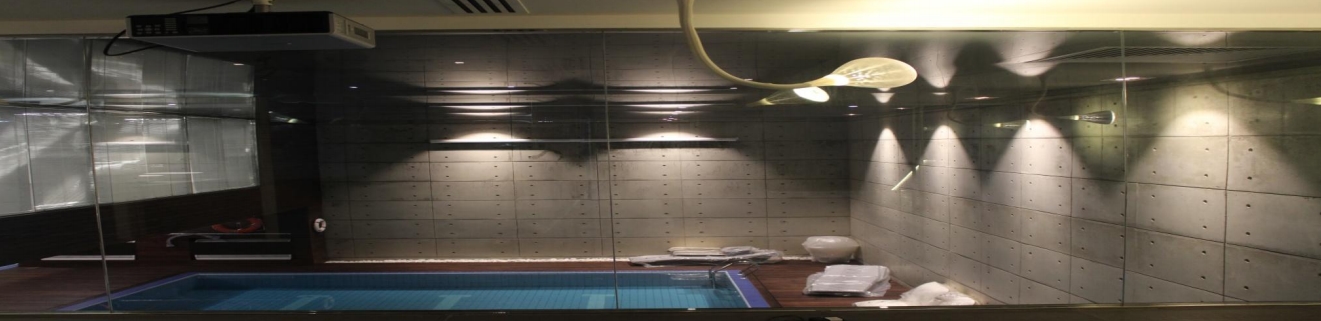

اجراي سقف باريسول روي استخر به مساحت حدود 200 متر مربع
|
![](pic/21.jpg) |

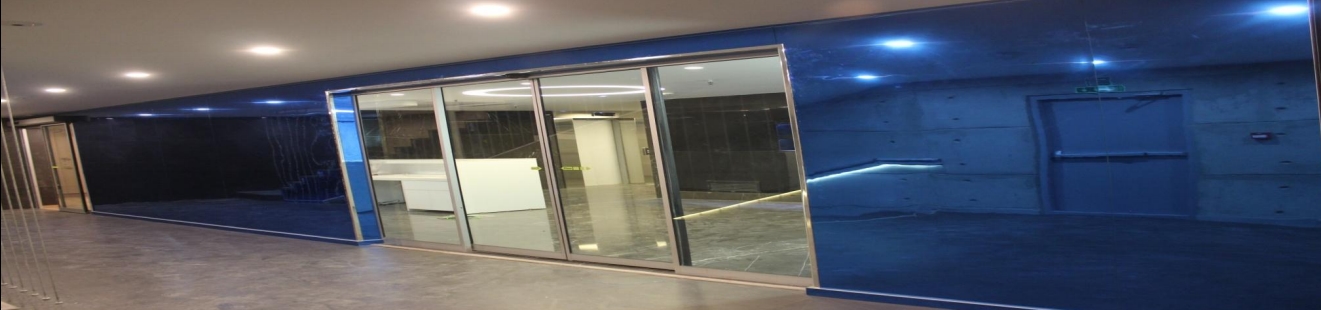

اجراي نوعي ورق خاص نازک کاري شبه آيينه به نام سيبو
|
![](pic/22.jpg) |

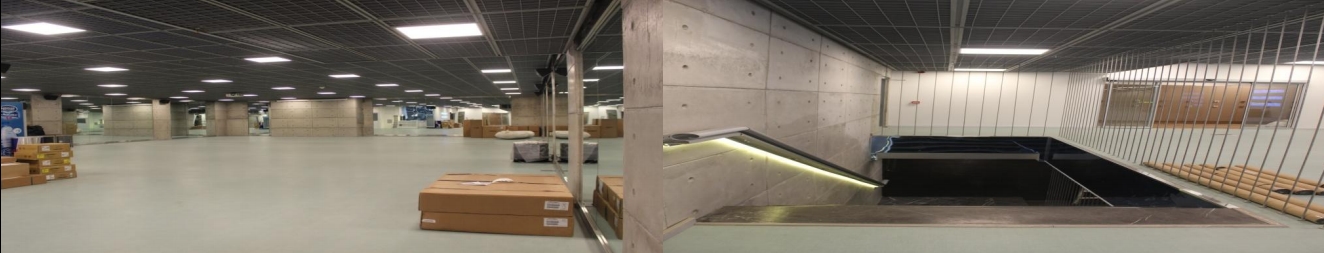

اجراي سقف اکسپوز با مش آلومينيوم اکسترود شده
|
![](pic/23.jpg) |
